SIZE (IN.)	SIZE (MM)	ØD (mm)	ØD1 (mm)	ØD2 (mm)	T (mm)
1×1/2	32×20	32	22	14	20
1×3/4	32×25	32	28	15	17
1 1/4×1/2	40×20	40	28	14	25
1 1/4×3/4	40×25	40	28	22.5	20
1 1/4×1	40×32	40	50	28	22.5
1 1/2×1/2	50×25	50	40	20	20
1 1/2×3/4	50×32	50	34	30	40
1 1/2×1	50×40	50	50	34	30
2×1	63×32	63	45	21	28
2×1 1/4	63×40	63	63	45	21
2×1 1/2	63×50	63	44.5	32	20
2 1/2×1	75×32	75	55	27	40
2 1/2×1 1/4	75×40	75	55	36	45
2 1/2×1 1/2	75×50	75	55	45	60
2 1/2×2	75×63	75	69	57	75
3×1	90×32	90	70	25	32
3×1 1/4	90×40	90	67.5	29	39
3×1 1/2	90×50	90	90	67.5	29
3×2	90×63	90	63	49	63
3×2 1/2	90×75	90	69	57	75
4×1	110×32	110	82	23	–
4×1 1/4	110×40	110	82	29	–
4×1 1/2	110×50	110	82	34	–
4×2	110×63	110	82	52	–
4×3	110×90	160	82	78	–
6×2	160×63	160	130	44	–
6×3	160×90	160	131	85	–
8×2	200×63	200	163	49	–
8×3	200×110	200	163	85	–
8×6	200×160	200	163	139	–
8×7	225×63	225	182	49	–
9×3	225×90	225	182	70	–
9×6	225×160	225	182	124	–
10×2	250×63	250	200	58	–
10×3	250×90	250	203	71	–
10×4	250×110	250	201	84	–
10×6	250×160	250	201	153	–
10×8	250×200	250	201	153	–
12×4	315×110	315	254	84	–
12×6	315×160	315	257	125	–
12×8	315×200	315	255	—	–
12×10	315×250	315	257	—	–

All dimensions in mm (±2 mm)

SIZE (IN.)	SIZE (MM)	ØD (mm)	T
1/2″	20	97	17.5
3/4″	25	102	17.5
1″	32	113	19
1 1/4″	40	123	19
1 1/2″	50	142	21
2″	63	164	19
2 1/2″	75	184	21
3″	90	202	23
4″	110	228.5	19
5″	125	266	23
5 1/4″	140	291	24.5
6″	160	305	24.5
7″	180	318	26
8″	200	358	27.5
9″	225	390	27
10″	250	416	29
11″	280	422	26.5
12″	315	489	29

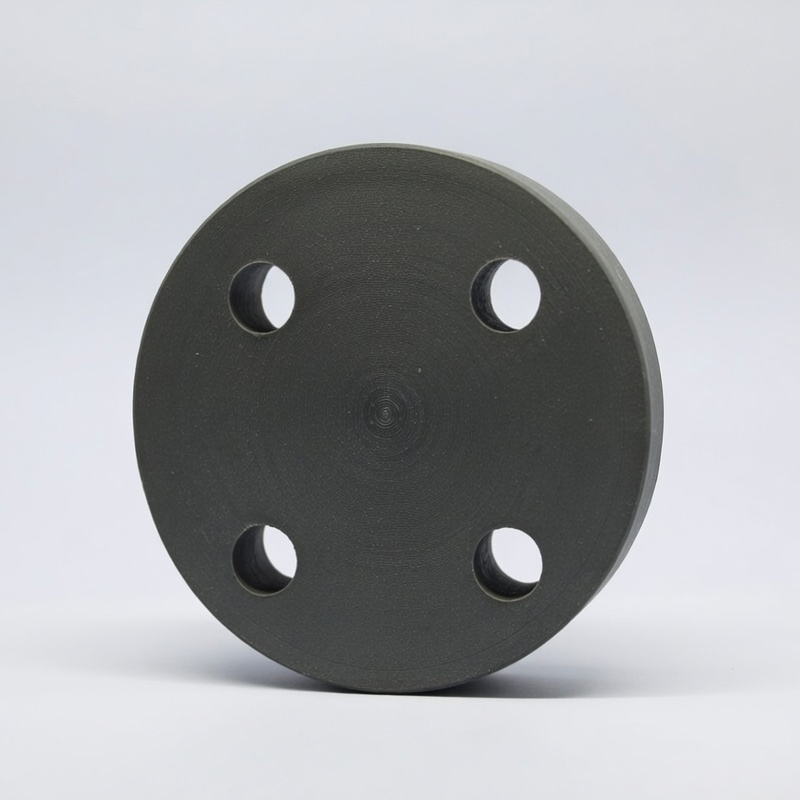

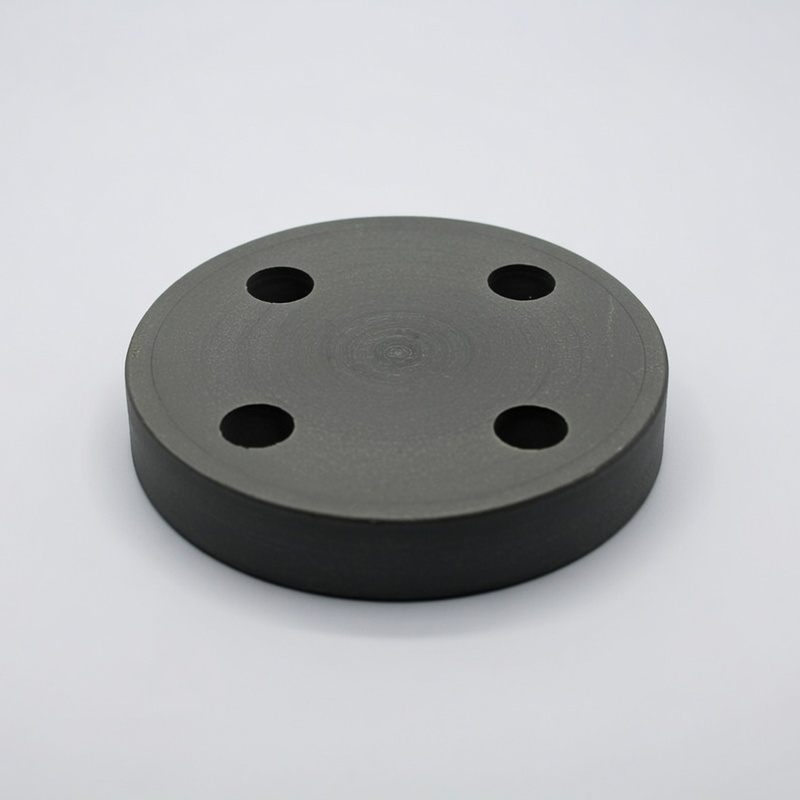

Blind Flange
